/apollo/monitor 数据通道（channel）是 Apollo 系统的监控模块向客户端输出日志消息的通道。

本文档介绍 /apollo/monitor 通道里各数据字段的含义。

前提条件

您需要提前了解：

通道数据解释

/apollo/monitor 通道示例

参考快速上手播放 demo_3.5.record 的数据包后，您可以通过 Cyber Monitor 工具查看数据包里的全部的通道信息。 其中，/apollo/monitor 通道内的数据如下所示。

ChannelName: /apollo/monitor
MessageType: apollo.common.monitor.MonitorMessage
FrameRatio: 0.00
RawMessage Size: 60 Bytes
header:
  timestamp_sec: 1625568118.976471663
  module_name: monitor
  sequence_num: 1334
item: +[1 items]

整个数据通道内的数据可以分为两部分：CyberRT 框架定义的元数据和通道对应的消息格式（Message）所定义的消息数据。

CyberRT 框架定义的元数据

该部分包括 ChannelName、MessageType、FrameRatio、RawMessage Size 数据字段，详细解释可以参考 数据通道。

ChannelName: /apollo/monitor
MessageType: apollo.common.monitor.MonitorMessage
FrameRatio: 0.00
RawMessage Size: 60 Bytes

其中，MessageType 定义了当前通道对应的消息格式（Message）为apollo.common.monitor.MonitorMessage。

消息格式（Message）所定义的消息数据

该部分数据字段由 apollo.common.monitor.MonitorMessage 消息格式（Message）定义。

header:
  timestamp_sec: 1625568118.976471663
  module_name: monitor
  sequence_num: 1334
item: +[1 items]

下一小节，将逐一详细介绍这部分消息的数据字段含义。

apollo.common.monitor.MonitorMessage 等消息格式（Message）定义的数据字段

apollo.common.monitor.MonitorMessage 消息格式（Message）

其定义了如下 2 个重要数据字段。

数据名称 数据解释 Protobuf Message 定义
header 头信息 由 apollo.common.Header 定义
item 监控信息 由 apollo.common.monitor.MonitorMessage 定义
header:
  timestamp_sec: 1625568101.480412722
  module_name: monitor
  sequence_num: 1299
item: +[1 items]

apollo.common.monitor.MonitorMessageItem 消息格式（Message）

在 Cyber Monitor 工具中查看 /apollo/monitor 通道信息时，可以通过键盘的方向键【->】进入下一层查看 item 字段的具体数据，该字段数据是由apollo.common.monitor.MonitorMessageItem 消息格式（Message）定义的数据 列表。同时，可以通过键盘上的 N 和 M 键来遍历 item 列表中的每一个具体数据。

item 示例如下：

ChannelName: /apollo/monitor
MessageType: apollo.common.monitor.MonitorMessage
FrameRatio: 0.00
item: [0]
  source: MONITOR
  msg: Guardian triggers safe mode:
  log_level: ERROR

apollo.common.monitor.MonitorMessageItem 消息格式（Message）定义了如下的重要数据字段。

数据名称 数据解释 取值 单位
source 消息来源，来自哪个模块 - -
msg 消息 - -
log_level 输出消息级别、普通信息、警告信息、错误信息、致命信息 - -

Dreamview 会在客户端打印出这些消息，根据消息级别使用不同颜色和图标。

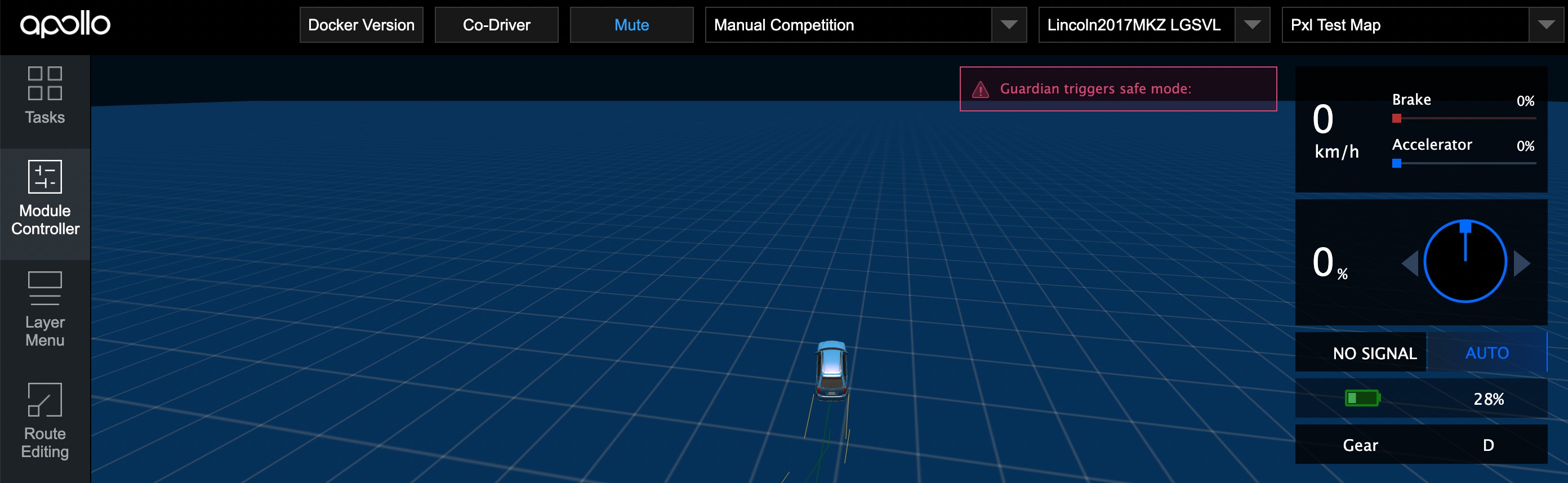

如图是一个错误信息，实时显示在界面上方。


它在消息通道里的格式：

ChannelName: /apollo/monitor
MessageType: apollo.common.monitor.MonitorMessage
FrameRatio: 0.00
item: [0]
  source: MONITOR
  msg: Guardian triggers safe mode:
  log_level: ERROR

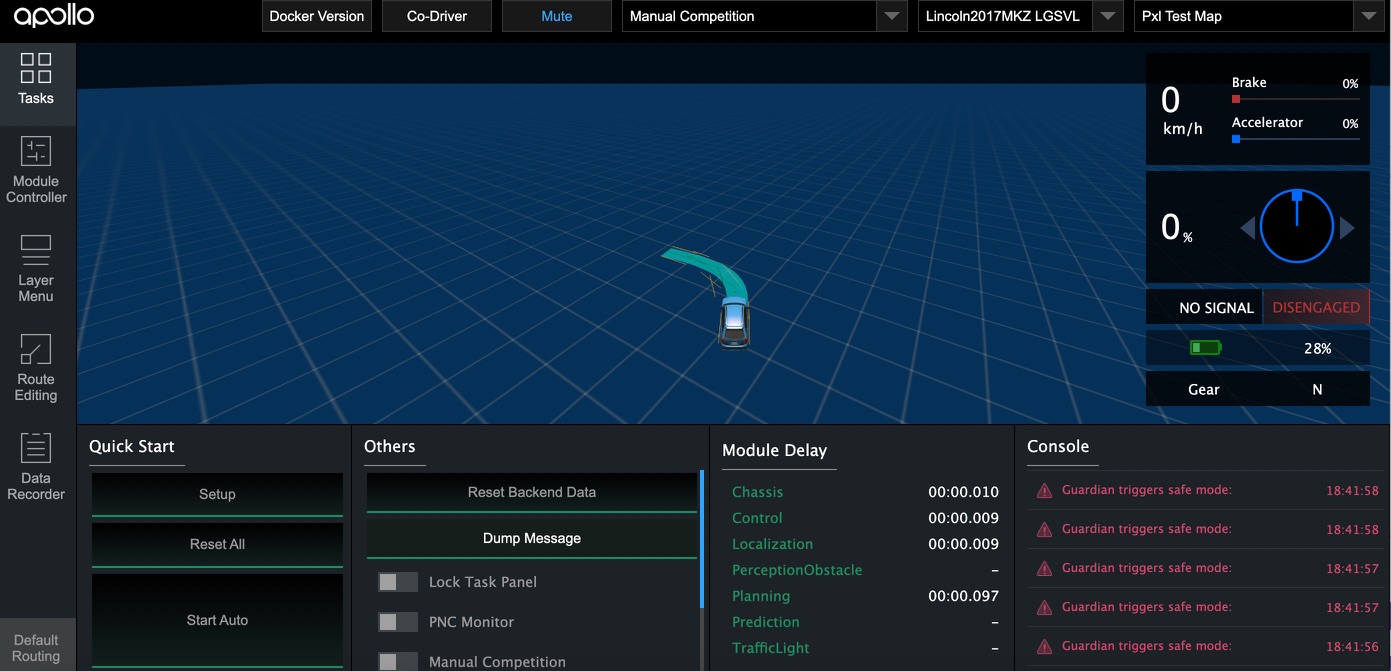

历史消息在 Tasks 菜单右下角 Console 部分：


深入了解 MonitorMessageItem 数据类型

深入了解 apollo.common.monitor.MonitorMessageItem 等消息格式（Message）定义，参见 monitor_log.proto文件。关于 protobuf 与消息格式（Message）的关系，参见 消息格式。
